Proxmox VE 9.2+ Intel 核显 SR-IOV + AMD Radeon AI PRO R9700 直通+Ubuntu24.04部署实测（二）

Magic629

Intel 核显 SR-IOV 部署与稳定性测试报告（远程娱乐办公）

Arrow Lake-S（Core Ultra 7 265K）在 Proxmox VE 9.2 上成功切分 4 个 VF

项目	内容
PVE 主机	`192.168.67.251`（节点名 `R9700`，PVE 9.2.18，内核 `7.0.14-16-pve`）
核显	`00:02.0` Intel Arrow Lake-S [Intel Graphics]，`8086:7d67`
目标	切分 4 个 VF 供虚拟机做硬件编解码加速
结果	部署成功，稳定性测试全部通过

一、结果速览

#	验收项	结果
1	VF 数量	`sriov_numvfs = 4`（`00:02.1` ~ `00:02.4`）
2	PF 保持宿主管理	`00:02.0` → `i915`
3	VF 绑定 vfio-pci	4 个 VF 全部 `vfio-pci`
4	`xe` 驱动屏蔽	未加载
5	DKMS 模块生效	`2026.08.12.1-sriov`，`max_vfs=4`，`enable_guc=3`
6	GuC/HuC 固件	宿主与 guest 均正常
7	宿主无 VF 渲染节点泄漏	仅 `card0`/`renderD128`
8	guest 内识别 VF	guest 看到 Intel 设备并生成 `renderD128`
9	VAAPI 硬解可用	Intel iHD 26.1.2，H264/HEVC/VP9/AV1 全支持
10	实际硬转码	1080p/15s → HEVC 仅 1.35 秒（≈11× 实时）
11	并发压力测试	4 路并发 180 秒，0 错误
12	多 VF 并发	两个 VF 同时转码，6/6 输出合法
13	宿主稳定性	0 个失败单元，0 条新内核错误
14	llama.cpp 未受影响	`active`、`NRestarts=0`、推理返回正常
15	R9700 直通	仍为 `vfio-pci`，`rocm-smi` 正常

二、最终生效的配置

2.1 内核启动参数

/etc/default/grub：

GRUB_CMDLINE_LINUX_DEFAULT="quiet intel_iommu=on i915.enable_guc=3 i915.max_vfs=4 module_blacklist=xe"

重启后 /proc/cmdline 实际生效值：

BOOT_IMAGE=/boot/vmlinuz-7.0.14-16-pve root=/dev/mapper/pve-root ro quiet intel_iommu=on i915.enable_guc=3 i915.max_vfs=4 module_blacklist=xe

2.2 VF 自动创建

/etc/sysfs.conf（由 sysfsutils 在开机时执行）：

devices/pci0000:00/0000:00:02.0/sriov_numvfs = 4

2.3 VF 绑定 vfio-pci（避免 VF 泄漏到宿主机）

/etc/udev/rules.d/99-i915-vf-vfio.rules：

# Bind Intel iGPU VFs (00:02.1 - 00:02.4) to vfio-pci; PF (00:02.0) stays on i915
ACTION=="add", SUBSYSTEM=="pci", KERNEL=="0000:00:02.[1-4]", ATTR{vendor}=="0x8086", ATTR{device}=="0x7d67", DRIVER!="vfio-pci", RUN+="/bin/sh -c 'echo $kernel > /sys/bus/pci/devices/$kernel/driver/unbind; echo vfio-pci > /sys/bus/pci/devices/$kernel/driver_override; modprobe vfio-pci; echo $kernel > /sys/bus/pci/drivers/vfio-pci/bind'"

该规则经实测生效：部署后宿主机 /dev/dri 仅有 card0 与 renderD128，4 个 VF 均未生成渲染节点，证明 VF 已彻底对宿主机隐藏。

注意：你原有的 /etc/modprobe.d/vfio.conf（R9700 的 ids=1002:7551,1002:ab40）与 /etc/modules-load.d/vfio.conf 均未被改动，AMD 直通配置完好。

2.4 DKMS 驱动

i915-sriov-dkms/2026.08.12.1, 7.0.14-16-pve, x86_64: installed (Original modules exist)
模块版本：2026.08.12.1-sriov

2.5 运行时状态（部署后实测）

sriov_totalvfs = 4
sriov_numvfs   = 4

00:02.0  Kernel driver in use: i915       ← PF 留在宿主机
00:02.1  Kernel driver in use: vfio-pci   ← 可分给 VM
00:02.2  Kernel driver in use: vfio-pci
00:02.3  Kernel driver in use: vfio-pci
00:02.4  Kernel driver in use: vfio-pci

宿主机 /dev/dri: card0  renderD128          ← 仅 PF，VF 未泄漏

三、执行过程记录

阶段	操作	结果
0	备份全部待改配置	备份目录 `/root/sriov-rollback-20260911-202344`
1	安装 `build-essential dkms sysfsutils pciutils wget` + `proxmox-headers-7.0.14-16-pve`	dkms 3.2.2 / gcc 14.2 / 头文件就位
2	安装 `i915-sriov-dkms_2026.08.12.1_amd64.deb`	DKMS 编译成功，`installed`
3	写入 grub / sysfs.conf / udev 规则并 `update-grub` + `update-initramfs`	grub.cfg 已确认含新参数
4	关闭 VM 102（guest 内 `systemctl poweroff`）	干净卸载，避免非正常关机
5	重启宿主机	停机约 10 秒，50 秒后恢复
6	验证 VF / 驱动 / GuC	15 项检查全部通过
7	VM 102 自动启动（`onboot=1`）	llama 约 20 秒载入模型后 `health=ok`
8	创建临时测试 VM，guest 内装 DKMS	硬解验证通过
9	删除测试 VM、清理下载镜像	最终状态确认

四、稳定性测试详情

4.1 单 VF 功能验证（guest：Ubuntu 26.04 LTS，内核 `7.0.0-31-generic`）

guest 内 VF 以 01:00.0 出现，由 DKMS i915 接管：

i915 0000:01:00.0: GuC firmware PRELOADED version 0.0 submission:SR-IOV VF
i915 0000:01:00.0: HuC firmware PRELOADED
i915 0000:01:00.0: [drm] VT-d active for gfx access
[drm] Initialized i915 1.6.0 for 0000:01:00.0 on minor 1

关键对比：使用内核自带 i915 时，VF 探测直接失败：
i915 0000:01:00.0: [drm] *ERROR* Unrecognized display IP version 1023.255; disabling display.
装入 DKMS 模块后该错误完全消失，renderD128 正常生成。

VAAPI 能力（vainfo 实测）

Driver version: Intel iHD driver for Intel(R) Gen Graphics - 26.1.2
VAProfileH264High      : VAEntrypointVLD / EncSlice
VAProfileHEVCMain      : VAEntrypointVLD / EncSlice
VAProfileHEVCMain10    : VAEntrypointVLD / EncSlice
VAProfileVP9Profile0-3 : VAEntrypointVLD / EncSlice
VAProfileAV1Profile0   : VAEntrypointVLD / EncSlice
VAProfileJPEGBaseline  : VAEntrypointVLD / EncPicture
VAProfileMPEG2Simple/Main : VAEntrypointVLD

硬转码实测：1080p / 15 秒 / H.264 源 → HEVC 4 Mbps

real  0m1.353s        ≈ 11 倍实时
输出校验：codec_name=hevc, 1920x1080

4.2 并发压力测试（4 路并发，180 秒）

在 guest 内启动 4 个并发 VAAPI 转码循环持续 180 秒，同时每 20 秒采样宿主状态：

监控项	结果
i915 设备数	恒定 5（PF + 4 VF），无掉卡
VF 驱动绑定	4 个 VF 全程稳定为 `vfio-pci`，无漂移
i915 FLR/reset 计数	恒定 38 次（来自此前 VM 启停，压力期间零新增）
新内核错误	0 条
运行中 VM	102、200 均正常
宿主机失败单元	0

测试结束后 guest 侧检查：

4 个输出文件全部生成（证明真实计算发生）
/dev/dri 仍有 card0 card1 renderD128
VF 仍绑定 i915
无内核错误（仅有 KVM 环境固有的 shpchp / snd_hda 无害提示）

4.3 双 VF 并发验证

给测试 VM 追加第二个 VF（00:02.2）后：

guest 内识别到两个 Intel 设备：01:00.0 与 02:00.0
/dev/dri: renderD128（VF1）+ renderD129（VF2），两者 VAAPI 能力完全相同

两个 VF 同时转码（各 3 轮）：

VF	迭代 1	迭代 2	迭代 3
`renderD128`（VF1）	2.14 s	2.20 s	1.81 s
`renderD129`（VF2）	1.98 s	1.52 s	1.76 s

6/6 输出均为合法 hevc,1920,1080
并发期间宿主机与 guest 均零错误
证明多 VF 分区可同时工作、互不干扰

4.4 llama.cpp 回归验证（核心约束结果）

检查项	部署前	部署后
服务状态	`active`	`active`
`/health`	`{"status":"ok"}`	`{"status":"ok"}`
`NRestarts`	0	0
推理功能	正常	实测返回回复
R9700 驱动	`vfio-pci`	`vfio-pci`
R9700 温度/功耗	32 °C / 11 W	32 °C / 15 W

你的 llama.cpp 服务器配置与数据未被修改一个字节，仅经历了一次计划内的优雅重启。

五、部署中遇到的问题与解决（仅供参考）

#	问题	原因	解决
1	测试 VM 把 EFI 盘当成了系统盘	自动探测卷名时匹配到了 `disk-0`（efidisk）而非 `disk-1`（OS）	改用解析 `unused0` 条目取 OS 盘
2	测试 VM 一直连不上	Ubuntu cloud 镜像首启耗时 5 分 27 秒（`Startup finished in 5min 27s`）	耐心等待；二次启动仅需数十秒
3	SSH 密码登录被拒	cloud 镜像自带 `60-cloudimg-settings.conf: PasswordAuthentication no`	离线注入 SSH 公钥（更可靠）
4	guest 内 VF 报 `Unrecognized display IP version 1023.255`	内核自带 i915 不支持 ARL VF	在 guest 内同样安装 DKMS 模块（官方要求）
5	`vainfo` 报 `va_openDriver() returns -1`	未安装 Intel 媒体驱动	安装 `intel-media-va-driver-non-free`
6	普通用户无法访问 `renderD128`	`ubuntu` 用户不在 `video`/`render` 组	`usermod -aG video,render`

第 4、5、6 条是每台要用核显 VF 的 VM 都要做的

六、当前完整配置并加以备份

6.1 备份位置

/root/sriov-rollback-20260911-202344/
├── grub.default          # 原始 /etc/default/grub
├── grub.cfg              # 原始 /boot/grub/grub.cfg
├── modprobe.d/           # 原始 /etc/modprobe.d
├── modules-load.d/       # 原始 /etc/modules-load.d
├── udev-rules.d/         # 原始 /etc/udev/rules.d
└── BASELINE.txt          # 部署前完整状态快照

6.2 回滚步骤（如需）

# 1) 恢复 grub
cp /root/sriov-rollback-20260911-202344/grub.default /etc/default/grub

# 2) 删除 SR-IOV 相关配置
rm -f /etc/sysfs.conf
rm -f /etc/udev/rules.d/99-i915-vf-vfio.rules

# 3) 卸载 DKMS 模块（恢复内核自带 i915）
dpkg -P i915-sriov-dkms
dkms remove i915-sriov-dkms/2026.08.12.1 --all 2>/dev/null

# 4) 应用并重启
update-grub && update-initramfs -u -k all && reboot

6.3 紧急回滚（启动异常时）

在 GRUB 菜单（GRUB_TIMEOUT=5，会显示 5 秒）按 e 编辑启动项，在 linux 行末尾追加：

module_blacklist=i915,xe

按 F10 启动即可进入系统后再修配置。

七、后续给其他虚拟机分配 VF 的步骤

现有 4 个可用 VF（00:02.1 ~ 00:02.4），每个给一台 VM，永远不要直通 PF（00:02.0）。

7.1 PVE 侧

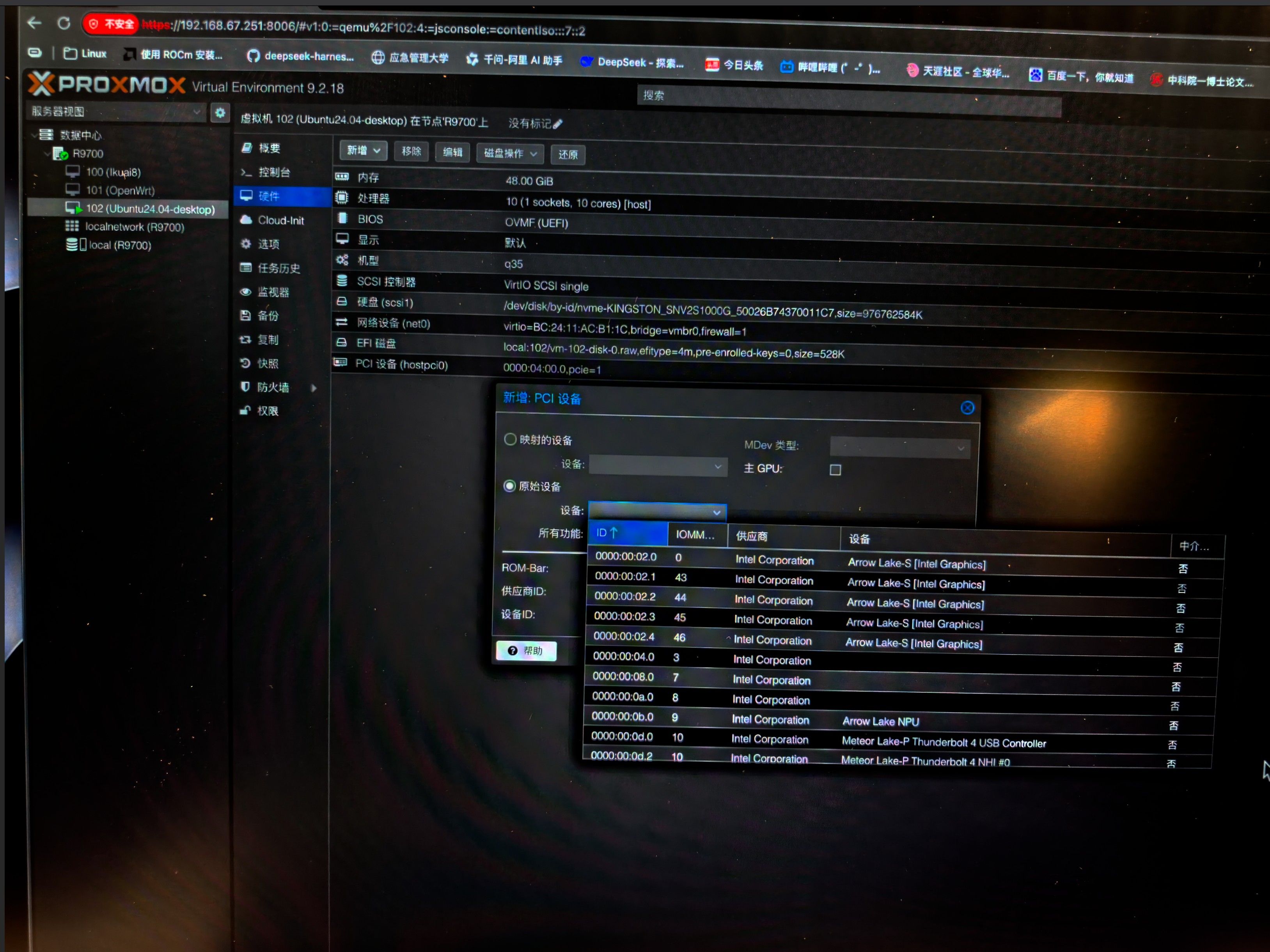

在 Web 界面：VM → 硬件 → 添加 → PCI 设备 → Raw Device → 选 0000:00:02.x，勾选 PCI-Express，不要勾选 Primary GPU（显示保持 virtio-gpu / SPICE）。

命令行等价：

qm set <VMID> --hostpci0 0000:00:02.1,pcie=1

7.2 Guest 侧（三件事，缺一不可）

# ① 安装同一个 DKMS 模块（否则 VF 探测失败）
sudo apt install -y build-essential dkms "linux-headers-$(uname -r)" wget
wget -O /tmp/i915-sriov-dkms_2026.08.12.1_amd64.deb \
  "https://github.com/strongtz/i915-sriov-dkms/releases/download/2026.08.12.1/i915-sriov-dkms_2026.08.12.1_amd64.deb"
sudo dpkg -i /tmp/i915-sriov-dkms_2026.08.12.1_amd64.deb
sudo reboot

# ② 安装 Intel VAAPI 驱动（否则 vainfo 报错）
sudo apt install -y intel-media-va-driver-non-free libva-drm2 libva2 vainfo ffmpeg

# ③ 把使用用户加入 video / render 组（否则无权限访问 renderD128）
sudo usermod -aG video,render <用户名>
# 重新登录或重启生效

7.3 验证

ls -l /dev/dri/                       # 应出现 renderD128
vainfo --display drm --device /dev/dri/renderD128
ffmpeg -hwaccel vaapi -hwaccel_device /dev/dri/renderD128 \
       -hwaccel_output_format vaapi -i in.mp4 -c:v hevc_vaapi out.mp4

guest 内核版本要求：DKMS 2026.08.12.1 要求内核 6.17 ~ 7.1。若 VM 用 Ubuntu 24.04 默认内核 6.8，需改用旧版 DKMS（2025.07.22），或升级 guest 内核到 7.0（本机的 VM 102 就是 7.0.0-31-generic，可直接用当前版本）。

八、注意事项与后续维护

内核升级会让模块失效。 每次 PVE 升级内核后必须重装/重编译 DKMS：
```
apt install -y proxmox-headers-$(uname -r)
dkms autoinstall     # 或重装 deb
```
否则核显会退回内置驱动、4 个 VF 全部消失，依赖 VF 的 VM 会启动失败。建议固定内核或把 dkms autoinstall 加入升级流程。
4 个 VF 共享同一颗物理核显。 它们共用执行单元与媒体引擎，媒体引擎在 VF 间隔离并不完全。轻中度办公/学习硬解没问题，但不要期待 4 路 4K 同时转码线性扩展。
VF 只做渲染/编解码，不驱动物理 HDMI/DP。 显示必须走 virtio-gpu + SPICE/RDP/noVNC。
永远不要直通 PF（00:02.0），否则其余所有 VF 一起崩溃。
模块仍属实验性（项目自述 "highly experimental"）。本次测试在本机的硬件上表现稳定，但 Intel 官方对 Arrow Lake 核显 SR-IOV 仍是"不支持"态度，这条路依赖社区模块。
若想扩到 5~7 个 VF：把 i915.max_vfs=4 改为 7、/etc/sysfs.conf 改为 7，并相应扩展 udev 规则的 [1-7]，重启即可（硬件上限 7）。
测试 VM 已删除，下载的 cloud 镜像也已清理，未留下多余磁盘占用。

九、结论

部署成功，稳定性验证通过。

核显已成功切分为 4 个可独立使用的 VF，每个都能提供完整的 VAAPI 硬件编解码能力（含 AV1）。
单 VF 转码性能约 11 倍实时；4 路并发压力测试 180 秒零错误；双 VF 并发互不干扰。
宿主全程稳定：0 失败单元、0 条新增内核错误、VF 绑定无漂移、无新增 FLR/reset。
